中大規模BC產線，需要一臺怎樣的串焊機？

BC電池正面無柵線、零遮擋、高效率，已成N型迭代的主流方向之一。但產線規模一上來，問題也隨之而來：節拍不夠快、碎片率壓不下去、薄片兼容性差、產線柔性不足……中大規模BC電池量產，亟需一臺能同時兼顧速度、良率與兼容性的串焊設備。

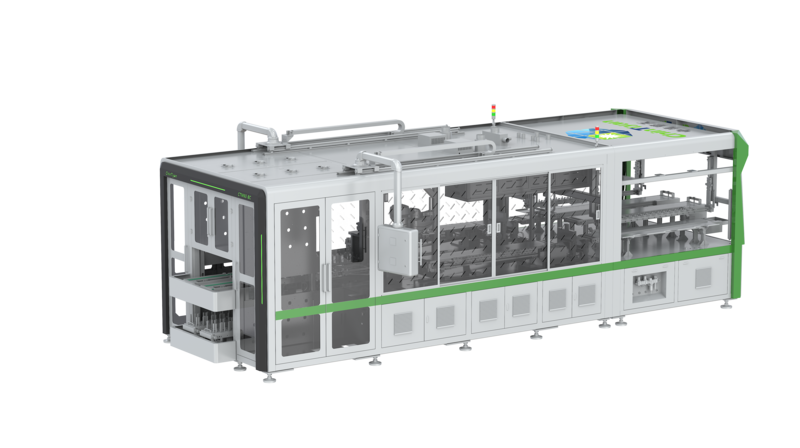

中步擎天高速BC串焊機CTM-60BC-B，正是為此而生。

01

直面量產痛點

為BC中大規模產線量身打造

當前，BC電池從試驗線邁向中大規模量產，核心瓶頸在于設備能否在高速運轉下保持低碎片、高良率，同時兼容不同尺寸與柵線方案。CTM-60BC-B專為中大型光伏BC電池生產企業設計，產線配置靈活，可無縫對接自動排版機組成產線，也可作為獨立單機運行，快速響應訂單變化，適配BC產線從爬坡到滿產的各階段需求。

控制系統采用倍福工業PLC+易控天地上位機，提供穩定可靠的工業級控制平臺，確保高速運行下的精準控制，讓中大規模量產有據可依。

02

六大核心能力

重新定義BC串焊工藝標準

CTM-60BC-B集成自動取紙、智能對位、低溫互聯、成串檢測、規整出料等核心模塊，針對BC電池量產需求，六大優勢重構工藝標準：

超高速節拍，產能不拖沓

設備生產節拍6000半片/小時，稼動率≥95%。四軸高速工業機器人配合直線電機驅動，高速抓取與傳輸一氣呵成，中大規模產線的產能爬坡不再被設備節拍卡住。

全尺寸兼容，一機覆蓋多型

兼容166-220mmBC電池片，支持3BB-20BB柵線，扁焊絲寬度0.6-3.0mm、厚度0.18-0.32mm均可適配，更可升級至最多4柵。一條產線切換不同版型，無需更換核心硬件。

低溫低損，薄片無憂

采用低溫焊接工藝，有效規避高溫應力導致的翹曲與隱裂，碎片率≤0.25%，串不良率≤2%，疊返率≤15%。電池片越做越薄，設備損耗越做越低。

串EL實時檢測，品質閉環

虛焊、隱裂等焊接異常實時檢測識別，配合高精度視覺對位，從焊接到檢測全流程管控，成串品質一目了然。

智能取紙，少人高效

自動取紙機構搭載顏色傳感器智能判斷，實現自動化取紙作業，減少人工干預，提升產線自動化率。

靈活部署，即插即用

支持對接自動排版機組線，也可獨立單機運行。產線配置靈活，根據實際場地與工藝需求快速調整，投資回報率更高。

03

關鍵參數一覽

用數據說話

BC電池量產提速，裝備是**步。中步擎天CTM-60BC-B高速串焊機，以穩定的控制系統、高速低損的焊接工藝與高度柔性的兼容能力，為中大規模BC產線提供可靠的串焊解決方案。
