光伏組件制造中的“精密裁縫”——匯流條焊接機

發表時間：2025-02-26 16:09
在光伏組件的制造過程中，有一個關鍵環節決定了組件的電流匯集效率和長期可靠性，那就是匯流條焊接。匯流條焊接機作為這一環節的核心設備，堪稱光伏組件制造中的“精密裁縫”，它通過精確的焊接工藝，將電池片與匯流條牢固連接，確保電流的高效傳輸。今天，我們就來深入了解一下這一設備的工作原理及其在光伏制造中的重要性。

什么是匯流條焊接機？
在光伏組件中，電池片表面會平行鋪設多條焊帶，焊帶的端部延伸到電池片兩側，并與匯流條焊接連接。匯流條的作用是將電池片產生的電流匯集并傳輸?shù)浇泳€盒中。匯流條焊接機的主要任務就是完成這一焊接工序，包括匯流條的布置、裁剪、折彎以及與焊帶的焊接。

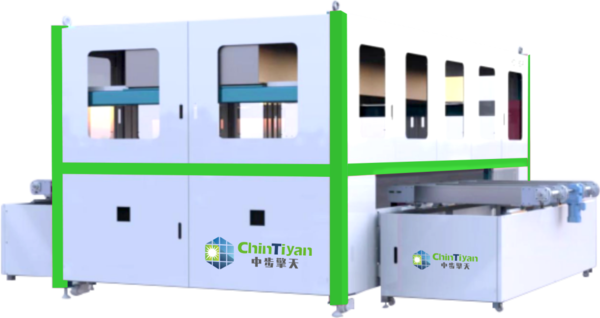

匯流條焊接機通常由上料模組、匯流條裁剪機、焊接機、傳輸焊臺、框架模組等部分組成，能夠實現從材料準備到焊接完成的全流程自動化操作。
匯流條焊接機的工作原理
匯流條焊接機的核心技術主要基于“電磁感應加熱”或“熱壓焊接”。這兩種技術都能高效、精準地完成焊接任務：
1. 電磁感應加熱：通過高頻電磁場使焊帶中的金屬分子高速摩擦產生熱量，從而實現焊帶與匯流條的熔合。
2. 熱壓焊接：通過加熱焊頭并施加壓力，使焊帶與匯流條在高溫高壓下緊密結合。
無論是哪種方式，焊接機都能確保焊接點的牢固性和導電性能，從而保證光伏組件的長期穩定運行。
匯流條焊接機的四大特點
1.高效性
匯流條焊接機能夠實現快速、連續的焊接作業，大幅提升生產效率。先進的設備甚至支持全自動化生產，減少人工干預，進一步縮短生產周期。
2.穩定性
通過精確的控制系統，焊接機能夠確保焊接參數的穩定性和一致性，從而保證每一塊光伏組件的焊接質量都達到標準。
3.適應性
匯流條焊接機能夠適應不同類型和規格的電池片與匯流條，滿足多樣化的生產需求。同時，設備支持參數調整，能夠靈活應對不同的工藝要求。
4.節能性
隨著技術的進步，現代匯流條焊接機在節能方面也有了顯著提升。通過優化加熱方式和控制系統，設備在保證焊接質量的同時，能夠有效降低能耗。
匯流條焊接機的工作流程
1.準備工作
操作人員需要對設備進行全面檢查，包括電氣系統、加熱系統、控制系統等，確保設備正常運行。同時，根據匯流條的規格和材料調整焊接參數，如溫度、時間、壓力等。
2.材料準備
選取符合要求的匯流條材料（如銅條），并進行表面清潔處理，去除油污和氧化層。準備好助焊劑，確保焊接部位的潤濕性和焊接質量。
3.安裝定位
將匯流條和電池片按照設計要求放置在焊接機的工作臺上，并通過夾具固定，確保位置準確無誤。
4. 焊接操作
預熱：啟動加熱系統，對匯流條和電池片進行預熱，減少焊接過程中的溫度梯度。
涂助焊劑：均勻涂抹助焊劑，確保焊接部位的清潔和潤濕。
焊接：啟動焊接頭，施加適當?shù)膲毫蜏囟?，使焊料熔化并填充間隙，形成牢固的焊接接頭。
冷卻：焊接完成后，保持壓力使焊接接頭冷卻結晶，確保焊接質量。
中步擎天新能源：為光伏制造提供高效解決方案
作為專業研發和智造光伏組件設備的企業，中步擎天新能源始終致力于為客戶提供高效、穩定、智能的匯流條焊接解決方案。我們的設備不僅具備高精度焊接能力、全自動化生產流程，還能支持非標定制化服務，幫助客戶大幅提升生產效率，降低運營成本。
在光伏行業快速發展的今天，中步擎天新能源將繼續以技術創新為驅動，為全球光伏制造企業提供更優質的產品和服務，助力綠色能源的普及與應用。
