光伏組件串焊機都有那些“黑科技”？中步擎天來揭秘！

發表時間：2025-02-19 15:16

在光伏組件的生產過程中，電池片的焊接是至關重要的一環。我們將深入探討光伏串焊機的工作原理、分類以及焊帶選擇，帶您了解這一高效、精準的電池片焊接解決方案。

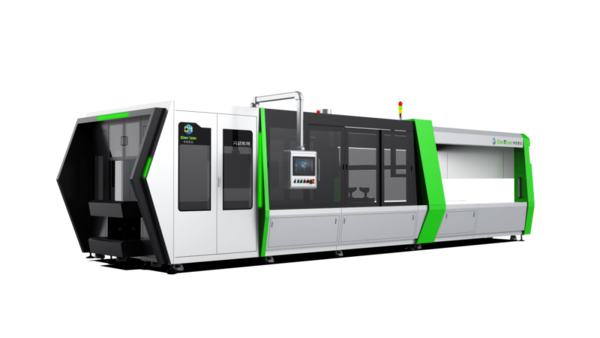

2025219

一、串焊機的工作原理與工作流程

串焊機通過機械傳動機構將電池片送至焊接平臺，利用加熱底板對電池片進行預熱，隨后通過熱風管的高溫氣體或激光束等非接觸式加熱方法進行焊接。焊接過程中，焊帶和電池片的表面需保持清潔和完整，以確保焊接質量和電池串的穩定性。

具體工作流程如下：

1.自動進料：焊帶自動運行至主機進行處理焊接，電池片通過自動進料機構送入焊接系統。

2.焊帶處理：焊帶在處理機構中涂抹助焊劑并自動切斷至合適長度，為焊接做準備。

3.電池片預熱：電池片在焊接前通過下部電池片預熱單元進行預熱，以提高焊接效率和焊接質量。

4.焊接：焊帶與電池片在加熱底板上通過熱風管的高溫氣體或激光束的加熱作用下進行焊接。焊接過程中，壓板施加一定的壓力，使焊帶與電池片緊密接觸并形成焊接點。

5.質量檢測與收集：焊接完成后，通過CCD外觀檢測及定位系統對焊接質量進行檢測，合格的電池串通過翻面收集機構自動收集整理。

二、串焊機的機械構造

串焊機的機械構造復雜且精密，主要包括以下幾個部分：

1.自動串焊機：集成了電池片抓取、輸送、定位、預熱、焊接和冷卻等一系列功能，具有高精度的運動控制系統和溫度控制系統。

2.電池片上料系統：包括料盒裝載臺和自動上料機構，負責有序、無損地供應電池片至焊接工位。

3.視覺識別系統：高分辨率攝像頭配合圖像處理軟件，用于實時捕捉和分析電池片的位置、角度、邊緣等特征，以確保焊接精度。

4.預熱裝置：用于在焊接前對電池片和焊帶進行適當預熱，以利于后續的焊接過程，減少焊接應力，提高焊接質量。

5.焊接單元：包括焊帶送進系統和平移/壓緊機構，其中焊帶由送帶機構精確送出預定長度，通過加熱模塊進行焊接。

6.溫度控制系統：用于精確控制焊接區域的溫度，確保焊點質量符合工藝要求，避免電池片因過熱受到損害。

7.冷卻系統：焊接完成后，電池片需要迅速冷卻以固化焊點并降低熱應力。

8.質量檢測系統：如AOI（自動光學檢測）設備，用于在線或離線狀態下檢查焊接質量和電池片完整性。

9.自動化傳送系統：用于將已完成焊接的電池串轉移到下一工序，如層壓、裝框等。

10.工藝監控和數據分析系統：收集和分析大量生產數據，幫助優化工藝參數，提高串焊制程的穩定性及效率。

三、光伏串焊機的分類

根據不同的分類標準，光伏串焊機可以分為多種類型：

1.按電池片柵線數量分類

MBB（Multi-Busbar，多主柵）串焊機：適用于具有多個主柵的電池片，通過扁平焊帶、紅外加熱的焊接方式，能夠精確、快速地完成電池片的焊接。

SMBB（Super Multi-Busbar，超多主柵）串焊機：MBB技術的升級版，通過采用更細的柵線，減少銀漿用量，實現更少的遮擋和更短的電流傳輸距離。

0BB（0-Busbar，無主柵）串焊機：去除了傳統的主柵設計，通過創新的連接方式實現電池片的串聯。

2. 按自動化程度和功能分類

全自動串焊機：具備高度的自動化水平，能夠完成從電池片上料、定位、焊接到電池串下料的全部過程。

半自動串焊機：在自動化程度上略低于全自動設備，通常需要人工參與部分工序。

特殊功能串焊機：如低溫焊接串焊機、高精度焊接串焊機等，針對特定的生產需求進行了優化和改進。

四、電池片串焊：圓絲焊帶 vs 扁絲焊帶

在電池片串焊過程中，選擇圓絲焊帶還是扁絲焊帶，主要取決于具體的焊接需求、工作環境以及期望的焊接效果。

1. 外觀與結構

圓絲焊帶：外觀為圓形鋼絲包覆在棒材表面，橫截面較窄。

扁絲焊帶：外觀通常為矩形或扁平形狀，具有較大的寬度和厚度。

2. 性能特點

焊接效果：圓絲焊帶能夠更好地潤濕焊接面，焊接效果更為穩定；扁絲焊帶結構穩定，不易變形。

光線利用：圓絲焊帶能夠減少焊帶對電池片的受光遮擋，提高電池片的光線吸收利用；扁絲焊帶在光線利用方面可能不如圓絲焊帶。

密封性：圓絲焊帶具有良好的氣密性和密封性；扁絲焊帶在密封性方面可能不如圓絲焊帶。

強度與剛性：扁絲焊帶具有較高的強度和剛性；圓絲焊帶滿足一般焊接需求。

3.應用場景

圓絲焊帶：適用于對焊接質量要求高、要求焊縫平滑的場合，如光伏組件的疊焊工藝中。

扁絲焊帶：適用于需要較高承載能力的焊接場合，如光伏組件中需要承受較大拉力和壓力的部件。

五、中步擎天的解決方案

作為光伏組件設備供應商，中步擎天致力于為客戶提供高效、精準的串焊機解決方案。我們的串焊機不僅具備高度的自動化和智能化水平，還能夠根據客戶的具體需求進行定制化設計，確保焊接質量和生產效率的**化。

無論是MBB、SMBB還是0BB串焊機，中步擎天都能為您提供最合適的設備。我們的專業團隊將為您提供全方位的技術支持和服務，確保您的生產線始終處于**狀態。

選擇中步擎天，選擇高效、精準的光伏組件生產解決方案！
