劃片機：光伏高效組件的“精密手術刀”，數據背后的技術力量

發表時間：2025-02-14 16:38
在光伏組件生產中，電池片劃片機扮演著至關重要的角色。它不僅是提升組件效率的核心設備，更是降低制造成本、優化生產流程的關鍵工具。


一、激光劃片機的工作原理：高精度與高效率的結合
劃片機的核心技術在于激光加工。通過激光器發射高能量激光束（通常為納秒或皮秒脈沖激光），經過光學系統聚焦后，形成直徑僅為幾十微米的光斑，當激光作用于電池片表面時，被照射區域會在極短時間內（微秒級）達到熔點或氣化點，從而實現精準切割。
關鍵數據支持：
切割精度：激光劃片的切割精度可達±10微米，遠高于傳統機械切割的±50微米，確保了電池片邊緣的平整度和電性能。
熱影響區（HAZ）：激光加工的熱影響區寬度通常小于20微米，顯著降低了電池片的熱損傷，保證了電池片的轉換效率。
非接觸式加工：激光劃片無需物理接觸電池片，避免了機械應力，切割良率高達99.5%以上。
二、為什么要劃切電池片？
1. 提高光電轉換效率
降低封裝損失：根據ITRPV報告，采用半片技術（將電池片切割為兩半）后，組件功率損耗降低約2%~3%，輸出功率提升5%~10%。以典型72片組件為例，半片技術的功率增益可達10W以上。
優化組件設計：半片電池片的電流減半，電阻降低為原來的1/4，功率損耗降低4倍。此外，半片組件的熱斑效應顯著降低，組件壽命延長10%~15%。
2. 降低制造成本
減少材料浪費：通過激光劃片技術，電池片的材料利用率提升至98%以上，而傳統機械切割的利用率僅為95%左右。
降低運維成本：劃切后的組件效率更高，長期運行中可減少運維成本約5%~10%。
3. 優化生產流程
簡化焊接工藝：劃切后的電池片尺寸更小，焊接不良率降低至0.1%以下，顯著提升了組件的生產良率。
提升生產效率：激光劃片機的切割速度可達1200mm/s，單臺設備日產能超過5000片，大幅提升了生產線的整體效率。
4. 滿足多樣化市場需求
適應不同應用場景：劃切后的電池片可根據需求靈活拼接，滿足從戶用分布式到大型地面電站的多樣化需求。例如，多分片技術（如1/3片、1/4片）可進一步提升組件效率，適用于高效PERC、TOPCon及異質結（HJT）電池。
三、劃片機的核心結構

圖片

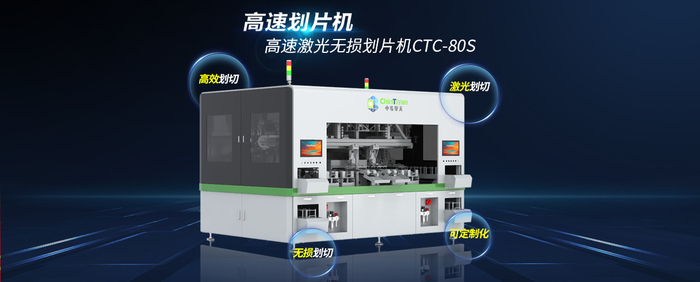

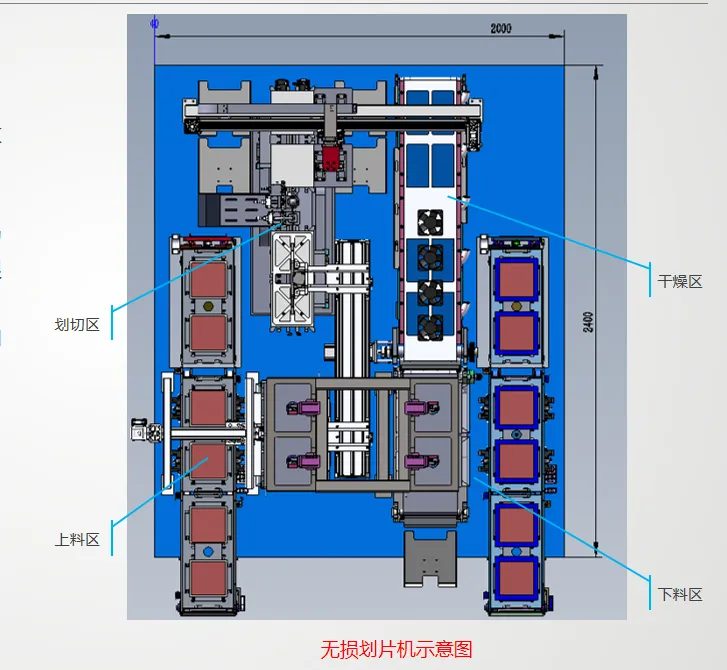

劃片機通常由上料區、劃切區和下料區組成，部分高端設備還會增加干燥區或集成焊接功能。以中步擎天自研的高速有水無損劃片機CTC-80S為例，其創新技術包括：
激光開槽：在電池片兩端劃出不超過2mm的開槽線，深度達40%，確保切割起始點的精準性。
加熱+噴水：采用300W激光加熱開槽線，隨后噴水冷卻，利用熱脹冷縮原理使電池片沿開槽線裂開。
無損切割：整個過程無機械應力，切割邊緣平整，電池片性能不受影響，切割良率高達99.8%。
四、劃片機的未來：高效、智能、環保
根據國際能源署（IEA）發布的《光伏發電技術路線圖》，到2030年，全球光伏裝機容量將超過3000GW，而高效組件（如半片、多分片組件）的市場占比將超過80%。劃片機作為高效組件生產的核心設備，其市場需求將持續增長。
此外，根據中國光伏行業協會（CPIA）數據，2022年中國光伏組件產量超過200GW，其中半片組件占比超過70%，預計到2025年，這一比例將提升至90%以上。
電池片劃片機不僅是光伏組件生產的“精密手術刀”，更是推動行業高效化、低成本化發展的關鍵力量。從提升組件效率到降低制造成本，從優化生產流程到滿足多樣化需求，劃片機的作用無可替代。
如果您對劃片機技術或光伏組件生產有更多疑問，歡迎隨時聯系我們，我們將為您提供光伏組件生產設備專業解決方案！
